Analizy porównawcze SP DX Contest 2014 - 2015

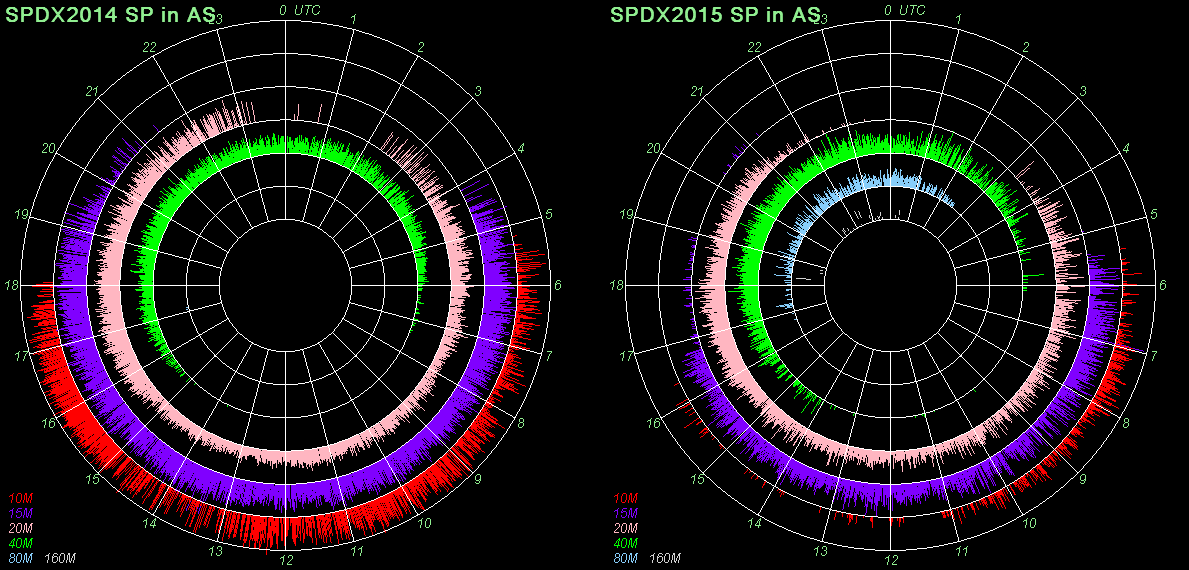

SP DX ContestPrzedstawione wykresy powinny dać choćby przybliżony obraz propagacji na poszczególnych pasmach i kierunkach jaka wystąpiła w tegorocznym SPDX Contest oraz porównania jej z ubiegłoroczną tj. 2014r. Analizy sporządzono autorskim oprogramowaniem SP9GR. Każdy obrazek dla wygody porównania został skomponowany z dwóch wykresów: lewy przedstawia 2014r a prawy 2015r.

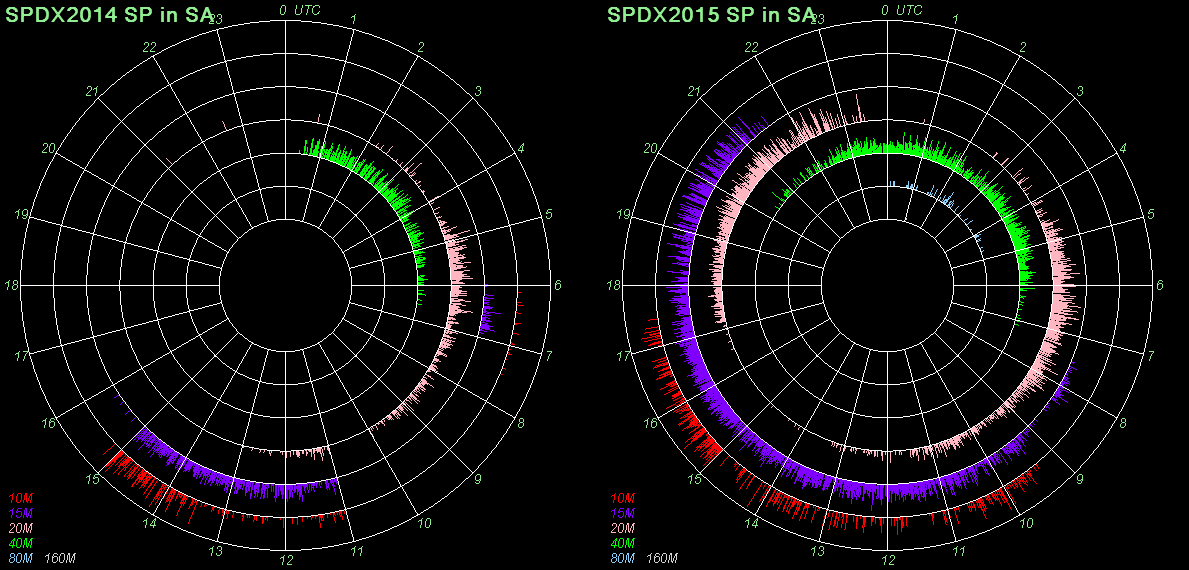

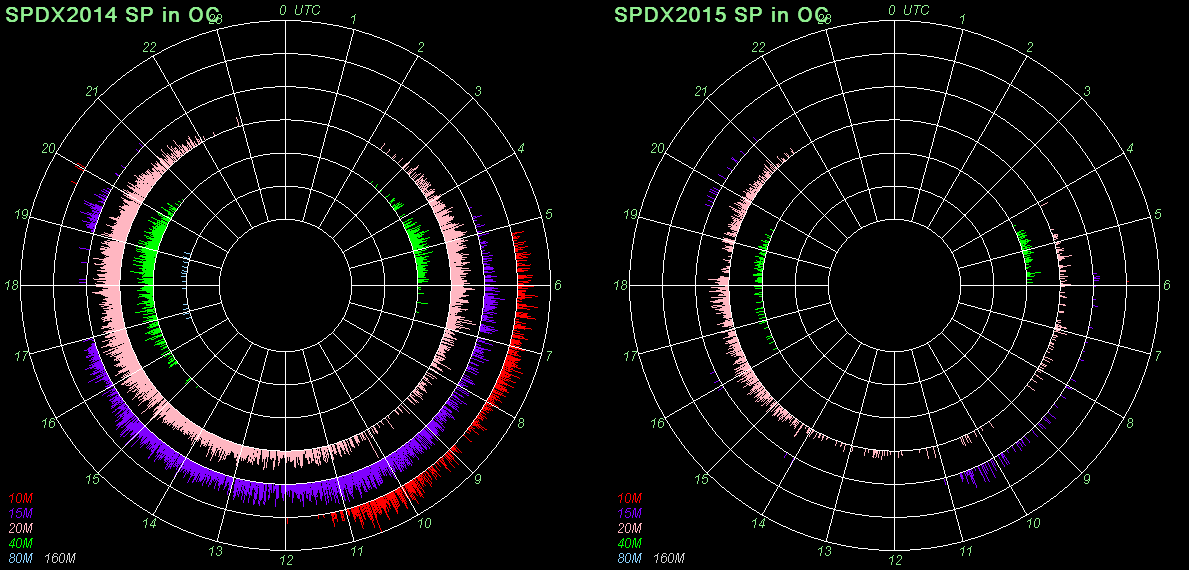

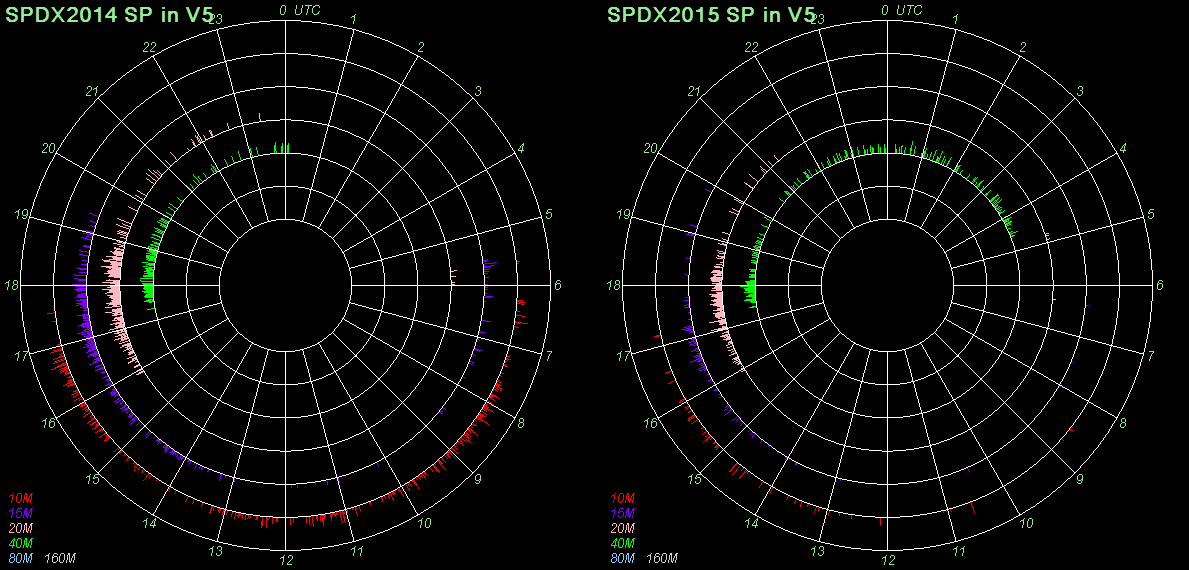

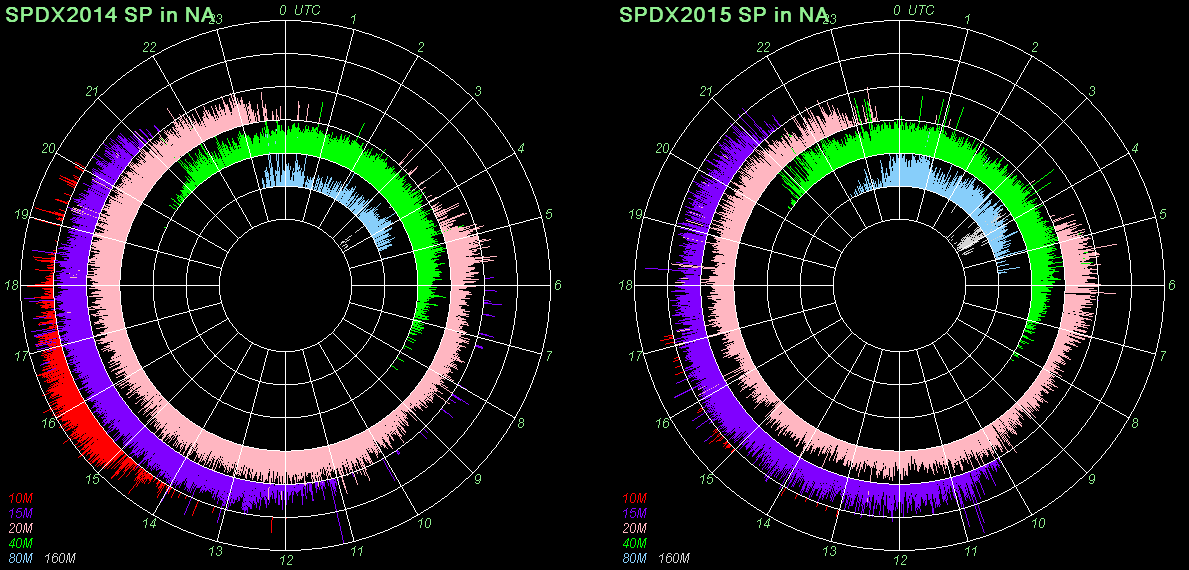

Kierunki to: EU- Europa, NA- Północna Ameryka, SA- Południowa Ameryka, V5-Afryka, OC-Australia i Oceania, AS- Azja... Kolory na wykresach zgodnie z legendą odzwierciedlają pasma (umieszczone centrycznie na kolejnych pierścieniach - zewnętrzny to 10m a wewnętrzny 160m) dla którego eksponowana jest słyszalność stacji SP w danym rejonie świata. Skala radialna pokazuje czas UTC. Poziom zanotowanego S/N dB odzwierciedla wysokość kolorowego piku (zaczynając od wewnętrznego pierścienia danego pasma - zewnętrzny odpowiada ok. 50dB - niektóre sygnały powyżej 50db przechodzą poza ten pierścień.

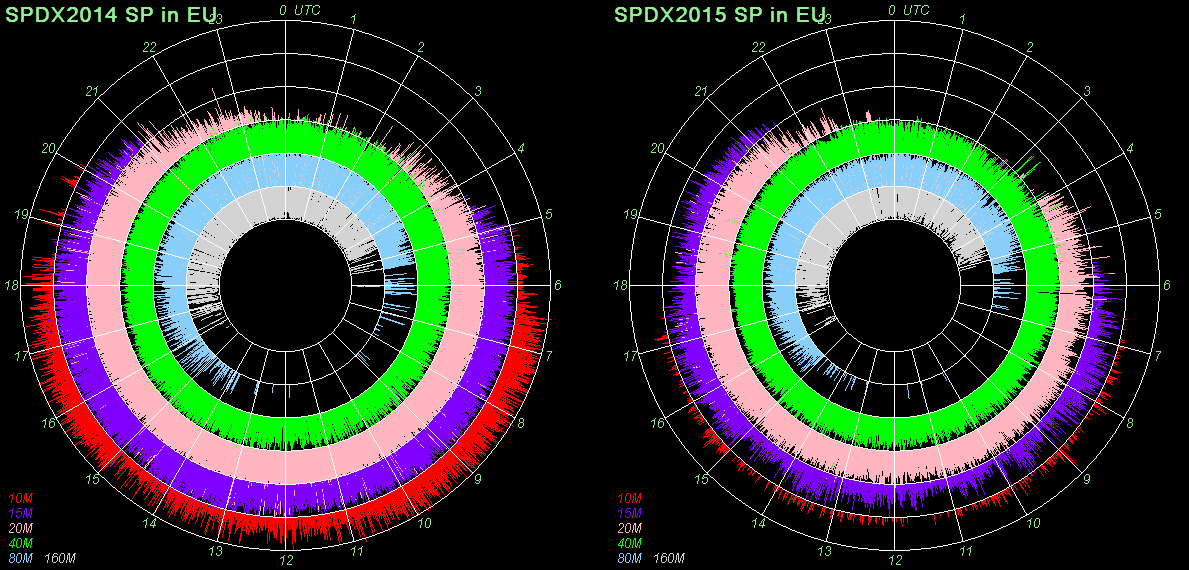

Na pierwszy rzut oka widać, że wykres EU pokrywa się prawie w całości z ALL (czyli cały świat) - czyli głównie własny kontynent nas najlepiej słyszy niemal na wszystkich pasmach. No i smutna prawda, czyli kiepska propagacja na 10m - gorsza niż rok temu co widać naocznie na wykresach...
Ciekawi jesteśmy jaki są odczucia i wnioski uczestników zawodów oraz własne porównania wyników uzyskanych w tym roku do ubiegłego? (Aby móc skomentować news-a trzeba być zalogowanym użytkownikiem Portalu)

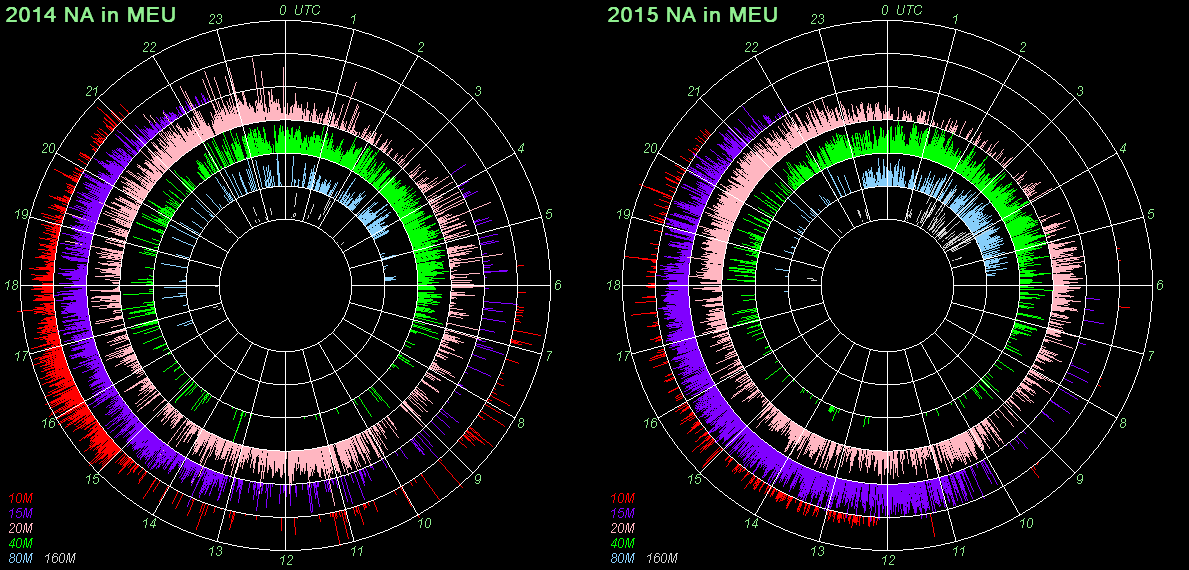

PS.: Jako ciekawostkę dodano dla porównania słyszalność stacji nadających CQ z NA w MEU (DL,OZ,ON,SM,LA,OH,HA,OK).

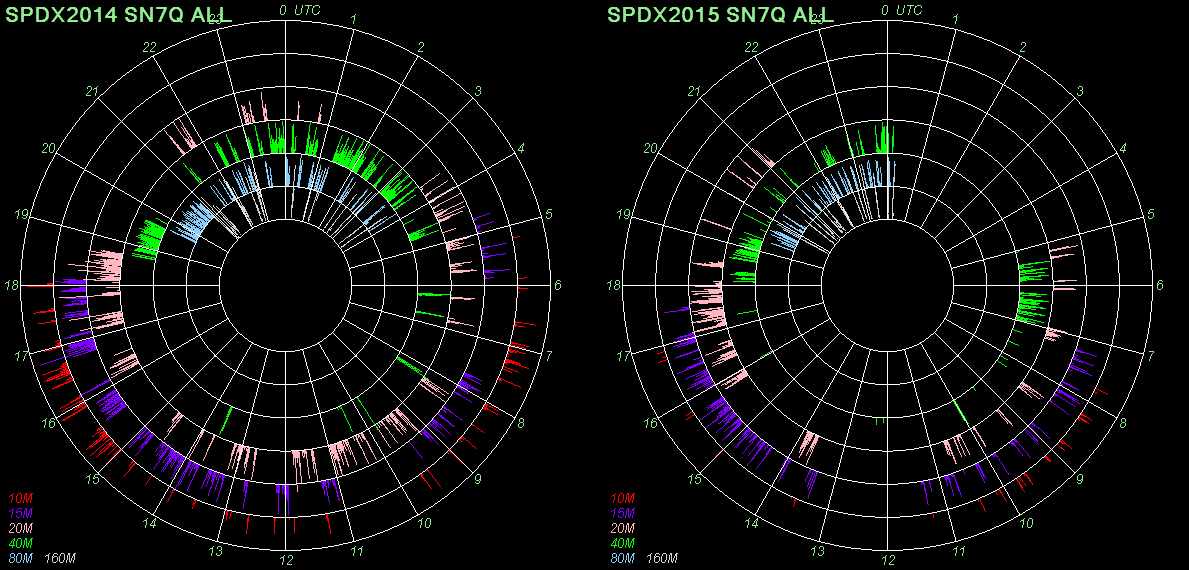

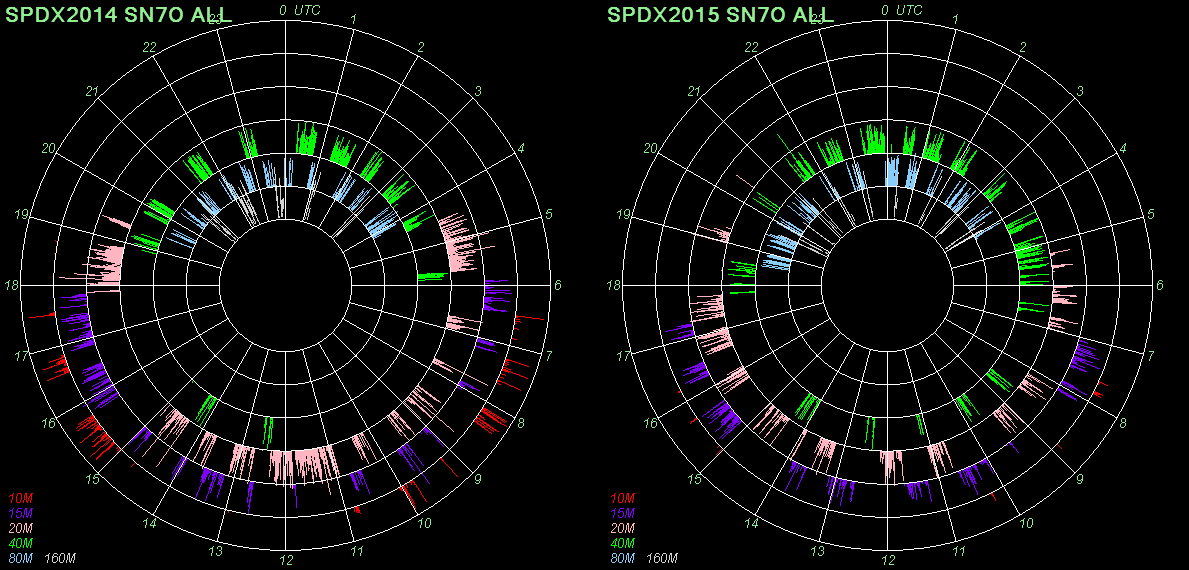

Ostatnie dwa wykresy to słyszalność naszych ubiegłorocznych liderów CW LP SN7Q i CW HP SN7O - przy okazji można podejrzeć taktykę zmian pasm - uczmy się od najlepszych!
Aby obejrzeć obraz w pełnej rozdzielczości należy kliknąć na wybranej miniaturze wykresu.



Komentarze
12 #1 SP9GR
dnia 19 kwiecień 2015 - 21:41:32
Ważna uwaga dotycząca interpretacji danych SNR Do powyższych wykresów odnoszą się również uwagi zawarte w opisie narzędzia do analizy spotów RBN Spot Analysis Tool (patrz opis narzędzia http://www.sp9kaj...?cat_id=11).
RBN raportuje raczej SNR (stosunek sygnał do szumu) niż absolutną siłę sygnału ponieważ wyposażenie każdej stacji RBN - anteny i sprzęt odbiorczy - są różne. W dodatku QSB może w znacznym stopniu wpływać na raportowany SNR , nawet jeżeli jest kilka sekund pomiędzy spotami. Wykresy te powinny być odczytywane w całości jako wskaźnik porównywalnej siły sygnałów w dłuższym czasie niż raczej jako podstawę jakiś pojedynczych par punktów danych.
Dla uzyskania bardziej wiarygodnej oceny SNR autor prezentowanych tu analiz korzysta z większej ilości spotów (z wielu RBN-ów a nie tak jak RBN Spot Analysis Tool z pojedynczego wybranego RBN). Daje to obraz jakby uśrednionej wartości SNR w danym momencie pokazując jednocześnie wartości maksymalne (pojedyncze piki).
